WES7使用ICE設定registry(搭配Synchronous Command)，以便在安裝階段自動設定系統的註冊檔(registry)

We use the Synchronous Command function from ICE to run a registry writing. It can improve the EWF performance.

參照以下的做法在WES7(Windows Embedded Standard 7)使用Synchronous Command加入.reg file，使其在安裝階段自動設定系統的註冊檔(registry)。

Note：以下範例為提升EWF的performance的registry設定。

1、設定註冊值以修改系統設定，以便當Enhanced Write Filter (EWF) 啟動時不會影響系統效能。

a、將以下(1)~ (3) 的各個註冊檔設定值使用regedit.exe和文字編輯器(如Notpad)編輯，並存成一個EWF_improve_performance.reg，完整內容如後面的附錄一。

相關的操作方法和步驟如下(以改變(1)temporary files folder的存儲位置為例)：

• 執行regedit.exe

• 找到“HKEY_CURRENT_USER\Software\Microsoft\Windows\Current Version\Explorer\User Shell Folders\”，在“Cache”的註冊key裡鍵入“ D:\UserShellCacheTest”。

• 點選User Shell Folders後按滑鼠右鍵，將該註冊值匯出

• 存成.reg的註冊檔

• 使用文字編輯器(如Notpad)打開該註冊檔

• 找到需要的註冊值(如“Cache”的值)，將其複製下來

• 打開一新的文件檔，將複製下來的註冊值貼上。

Note：檔案的開頭須加上“ Windows Registry Editor Version 5.00 ”

• 存成EWF_improve_performance.reg

(1) 改變temporary files folder的存儲位置到一個未被保護的磁碟 (not EWF-protected volume)，做以下的註冊檔設定。

Key: HKEY_CURRENT_USER\Software\Microsoft\Windows\Current Version\Explorer\User Shell Folders

Name: Cache

Type: REG_EXPAND_SZ

Value: D:\UserShellCacheTest

Note：<path_to_a_folder_on_an_unprotected_volume>

(2) To disable Last Access timestamps，做以下的註冊檔設定。

Key Name: HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\FileSystem

Name: NtfsDisableLastAccessUpdate

Type: REG_DWORD

Value: 1

Note：假如使用NTFS 檔案系統, 可以經由disabling 這個last access date/time stamps 來增加EWF的效能。

(3) 改變改變pagefile的存儲位置到一個未被保護的磁碟 (not EWF-protected volume)，做以下的註冊檔設定。

Key Name: HKLM\SYSTEM\CurrentControlSet\Control\Session Manager\Memory Management\

Value Name: PagingFiles

Type: REG_MULT_SZ

Data: D:\PagefileTest.sys 150 500

Note：In the Data field，為要改變的pagefile路徑和檔案名稱，和最小和最大的page size(in megabytes)。

Data type	Range	Default value
REG_MULT_SZ	path and file name    Minimum(MB)    Maximum(MB)	C:\Pagefile.sys 150 500

b、建立新目錄C:\Program Files\Windows Embedded Standard 7\DSSP1\$OEM$ Folders\EWF_improve_performance\$OEM$\$1\OEM

Note：本範例使用WES7 SP1，所以目錄建立在…\DSSP1\…，EWF_improve_performance為自訂意的目錄名稱。

c、將EWF_improve_performance.reg複製到C:\Program Files\Windows Embedded Standard 7\DSSP1\$OEM$ Folders\EWF_improve_performance\$OEM$\$1\OEM

2、使用Image Configuration Editor的Run Synchronous feature，來新增一個registry subkeys和values ，以便在安裝程序中自動新增和修改registry。

a、在Distribution Share 的左邊，展開$OEM$ Folders，Right click the OEM folder 並且選擇Insert OEM Folders Path。

Note： 在Settings pane 可以看到新增的OEMFolderPaths。

b、在Insert menu，指到Synchronous Command並且從submenu選擇一個configuration pass(oobeSystem)。( Insert -> Synchronous Command -> oobeSystem)

c、在出現 Create Synchronous Command視窗後，輸入%windir%\regedit.exe /S "C:\oem\EWF_improve_performance.reg"， 然後選擇OK。

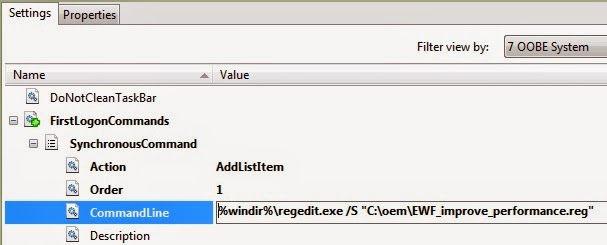

Note：這將新增一個Synchronous Command在OOBE階段執行， 而且註冊放在OEM folder的註冊檔。在Settings pane 可以看到Synchronous Command的configuration。
