Windows Embedded Standard 7 LAB: 製作自動化OOBE應答文件檔

目的：

利用ICE工具來建立一個Answer File來製作OOBE全自動化的設定.

時間：120 分鐘

工具：

l   Virtual PC 2007

l   Image Configuration Editor(ICE)

實作：

Step 1、利用ICE工具來設定Windows Embedded Standard 7 映像檔

1、擷取硬體描敘檔

a、可以在C:\Program Files\Windows Embedded Standard 7\Tools\IBW\x86\sources找到TAP.exe。





b、點選TAP.exe後會產生硬體描敘檔(devices.pmq)

2、匯入硬體描敘檔(devices.pmq) 到Windows Embedded Standard 7 映像的專案檔

a、執行ICE工具（Image Configuration Editor）

按下【開始】->【所有程式】->【Windows Embedded Standard 7】->【Image Configuration Editor】 Note:如果出現提示訊息，請選擇”是”繼續執行程式.

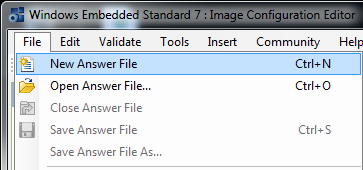

b、在ICE工具之中選擇File->New Answer File ，建立一個新的專案檔.

c、匯入硬體描敘檔(devices.pmq)

選擇File->Import-> Import PMQ. 請選擇路徑至儲存devices.pmq 的路徑，如C:\Training Data \Devices.pmq

d、匯入後請察看Message 視窗內的訊息，將會列出目前平台所需元件內容。

Step2、利用ICE工具來加入Packages到Windows Embedded Standard 7 映像檔

1、請在Distribution Share 視窗中加入下列Package加入至Answer File視窗.

a、Packages->Feature Pack->Browsers->Internet Explorer 8->Internet Explorer 8 Browser

b、Packages->Feature Pack->User Interface->Windows Shell->Windows Explorer Shell

c、Packages->Feature Pack->Font->Traditional Chinese Fonts

d、Packages-> Feature Pack->Font->Traditional Chinese Supplemental Fonts

2、加入需求的Packages

      a、在表單上選擇Validate-> Add Required Packages



b、在Message 視窗中的Validate 頁籤中會顯示出所有相依性元件。

 c、開啟”Dependencies of the source package are not satisfied”來加入其他相依元件，依序選擇下列項目後按下ok結束設定。

l   Windows Boot Environment

l   Windows Embedded Standard Startup Screens

l   Standard Windows USB Stack

l   English(US)Language Pack



3、再度確認是否有相關而且重要的Packages未加入，選擇Validate-> Add Required Packages

Step3、利用ICE工具來設定Windows Embedded Standard 7 映像檔

1、在Answer File 視窗，展開Production->Operating System->Foundation Core-> Windows Embedded Edition，選擇Setup_X86元件，設定右邊的Setting的Filter View by項目為”1 Windows PE”, 並將下列元件屬性改為：

a、UserData -> AcceptEula = True

 b、UseConfigurationSet = True

c、DiskConfiguration -> WillShowUI = Never

 d、在DiskConfiguration 上右鍵選擇 Insert New Disk.

①展開Disk 項目設定

l   DiskID = 0

l   WillWipeDisk = true

②按右鍵CreatePartitions 選擇Insert New Partition ，展開Create Partition項目後設定：

l   Order=1

l   Type=Primary

l   Extend = true

 e、在ModifyPartitions項目右鍵，選擇Insert New ModifyPartition，展開ModifyPartition項目作下列設定：

l   Order = 1

l   PartitionID = 1

l   Label = OS

l   Letter = C

l   Format = NTFS

l   Active = true

f、選擇ImageInstall項目作下列修改

l   OSImage ->WillShowUI = never

l   OSImage ->InstallToAvailablePartition = true

2、在Answer File 視窗，展開Product -> Operating System -> Foundation Core -> Windows

Embedded Edition，選擇International-Core-WinPE_x86元件，設定右邊的Setting的Filter View by項目為”1 Windows PE”, ”, 並將下列元件屬性改為：

·         InputLocale = en-US

·         SetupUILanguage -> UILanguage = en-US

·         SystemLocal = en-US

·         UILanguage = en-US

·         UserLocal = en-US

3、 在Answer File 視窗，展開Production->Operating System->Foundation Core-> Windows Embedded Edition，選擇Shell-Setup_x86元件，設定右邊的Setting的Filter View by項目為”4 Specialize”, 並將下列元件屬性改為：

l   CompuaterName -> ChanderPC  (ps:不可有空白)

l   ProductKey -> 34VFJ-QQ7G4-47K84-74BHY-WQGQ2  ps:For 180 test key

4、在Answer File 視窗，展開Production->Operating System->Foundation Core-> Windows Embedded Edition，選擇Shell-Setup_x86元件，設定右邊的Setting的Filter View by項目為”4 Specialize”後作下列設定:

l   Autologon->Username = Administrator

l   Autologon->Enable = true

l   Autologon->Password->Value = password



5、在Answer File 視窗，展開Production->Operating System->Foundation Core-> Windows Embedded Edition，選擇International-Core_x86元件，設定右邊的Setting的Filter View by項目為”4 Specialize”, 並將下列元件屬性改為：

l   InputLocale = en-US

l   SystemLocal = en-US

l   UILanguage = en-US

l   UserLocal = en-US

6、在Answer File 視窗，展開Production->Operating System->Foundation Core-> Windows Embedded Edition，選擇Shell-Setup_x86元件，設定右邊的Setting的Filter View by項目為”7 OOBE System”，展開OOBE項目作下列設定:

a、OOBE->NetworkLocation =Work

b、OOBE->ProtectYourPC =3

c、OOBE->HideEULAPage = true

d、TimeZone=”Pacific Standard Time”

e、展開UserAccounts，在LocalAccounts上按右鍵選擇Insert New LocalAccount作下列設定:

l   Name = MyUser

l   DisplayNmae = MyUser

l   Description = Demo account

l   Password->Value= password

l   Group = Users

l   AdministratorPassword->value = password

7、 在Answer File 視窗，展開Production->Operating System->Foundation Core-> Windows Embedded Edition，選擇Core-Setting_x86元件，修改右邊的Setting的Filter View by項目為”7 OOBE System”修改後將HideEvaluationWarning的值改為”1”.



Step4、使用ICE工具將設定好的Answer file建立一個WES7 映像檔的安裝光碟

1、選擇File->Save Answer File As 將路徑選擇C:\ Training_Data\LAB1 並將檔名改為LAB1.xml

2、在ICE工具上選擇Tool->Create Media -> Create IBW Image from Answer File… 將映像檔路徑設定為C:\ Training_Data \LAB1\LAB1_Image(請建立一個LAB1_Image目錄).

3、完成時會詢問是否開啟此目錄，請選擇”NO”.

4建立一個可開機的WES7安裝光碟

a、按下【開始】->【所有程式】->【Windows Embedded Standard 7】->【Windows PE Tools Command Prompt】

b、在DOS視窗中輸入下列指令後按下Enter執行命令:

oscdimg -n -h -m -b..\PETools\x86\boot\etfsboot.com c:\Training_Data\LAB1\LAB1_Image c:\Training_Data\LAB1\LAB1_Image.iso

c、當Oscdimg工具完成ISO製作時請關閉DOS視窗.

Step5、安裝製作好WES7 ISO檔

Note：本Lab因為教學的因素，使用Win7的Windows Virtual P來模擬PC讀取ISO檔；你也可以使用Virtual PC 2007來模擬PC讀取ISO檔；或者你可以直接將ISO檔燒錄到光碟再放置到實體的PC安裝WES7。

1、按下【開始】->【所有程式】->【Windows Virtual PC】-> 執行Windows Virtual PC

2、請先建立一個新的虛擬機器

a、按下虛擬機器項目

b、指定虛擬機器與位置：

名稱：LAB1

位置：c:\Training_Data\LAB1

c、設定記憶體大小：修改為768MB，按下一步

d、確定無誤後按下建立按鈕.

3、設定虛擬機器參數

a、將游標指向剛建立的LAB1 虛擬機器上，並按下”設定”.

b、在Windows Virtual PC視窗中選擇DVD光碟機，選擇”開啟ISO映像”並將之前製作整的路徑設定好.(C:\Training_Data\LAB1\LAB_Image.iso).

c、開啟LAB1虛擬機器，按任一鍵進行WES7映像檔安裝.

d、安裝程式將會套用先前設定的OOBE參數直到作業系統安裝完畢.
